Кварцованный конвертер как основа будущего приёмника

Проекты, технические решения и расчёты самодельной ламповой аппаратуры любительской лицензионной радиосвязи. Работа в эфире на самодельной ламповой аппаратуре.

Модератор: RA3PKJ

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 31 авг 2019, 21:17

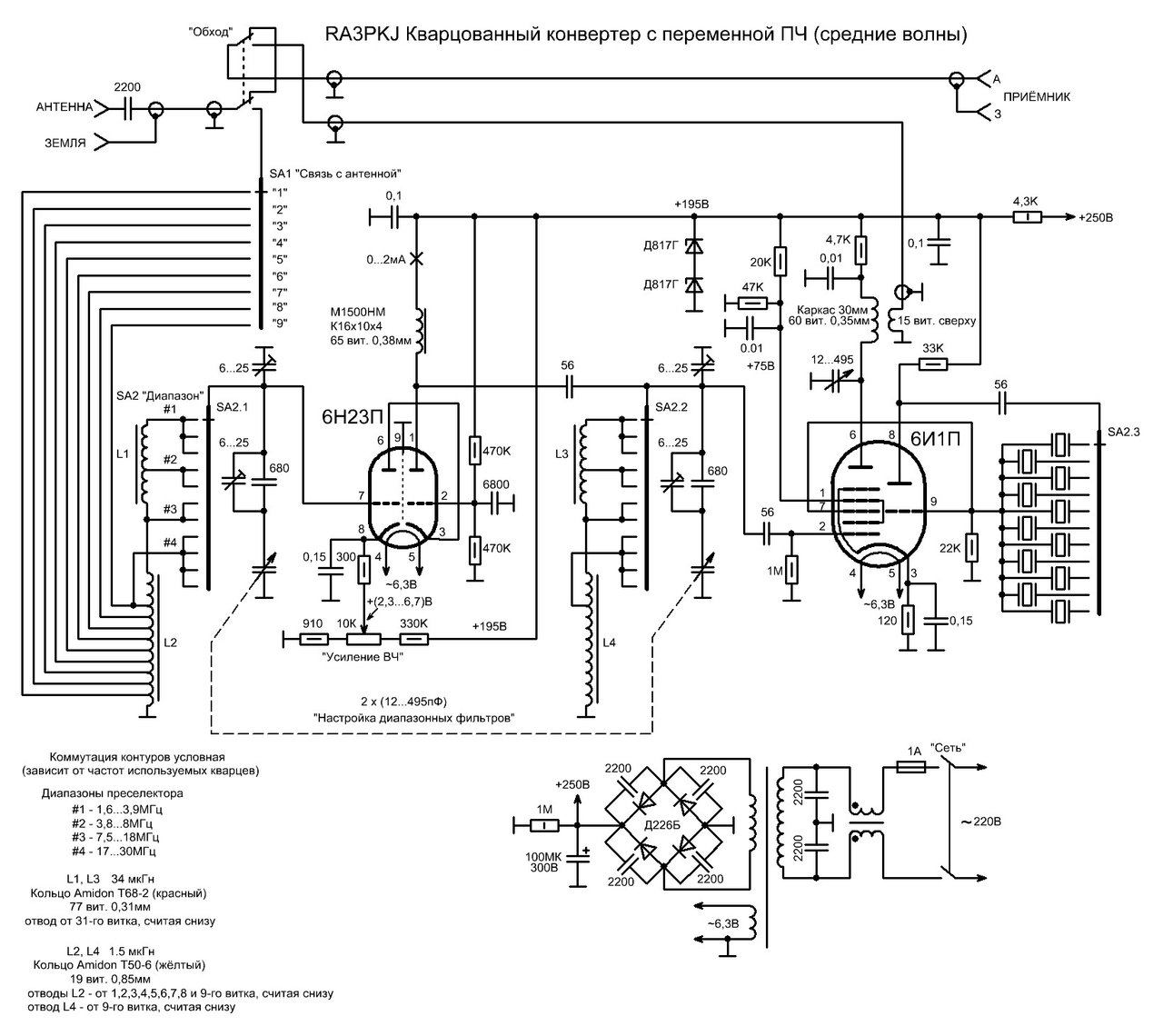

Игорь (IG_58) выложил схему приёмника своего проекта ATUT - viewtopic.php?f=10&t=65. В ней я подглядел способ регулировки усиления каскодного усилителя. Спасибо Игорю, сделал у себя также. Работает без вопросов. Схема регулировки значительно упростилась :geek: :Изображение
Николай.

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 01 сен 2019, 20:17

Вылизал регулировку усиления. Номиналы резисторов в катодной цепи 6Н23П подобраны с целью получения максимального усиления - как оказалось, нулевое смещение это не оптимум:

Произвёл измерения на 40-метровом диапазоне:
Чувствительность при С/Ш 3:1 (полоса 3кГц) - 0,19мкВ;
Подавление зеркального канала -37дб;
Подавление субзеркального канала -66дб.
Николай.

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 03 сен 2019, 00:39

Теперь касательно смещения 6И1П.
Ранее в опытах заметил, что 6И1П слабо, но всё-таки нагружает входной контур. В схемах бытовых приёмников в 90% случаев катод 6И1П сидит на корпусе непосредственно. Работающий рядом в баллоне гетеродин наверняка наводит какое-то напряжение на сигнальной сетке гептода, что обязательно должно приводить к возникновению некоторого сеточного тока этой сетки и снижению входного сопротивления сетки. Приняв эту версию за гипотезу, припаял в катод резистор смещения (результаты измерений селективности показаны ниже):

Промерил на 40-метровом диапазоне:
Чувствительность при С/Ш 3:1 (полоса 3кГц) - 0,19мкВ;
Подавление зеркального канала -38,5дБ;
Подавление субзеркального канала -68,4дБ.
Итог - прибавка селективности слабая, но с паршивой овцы хоть шерсти клок.

Затем промерил на 28МГц:
Чувствительность при С/Ш 3:1 (полоса 3кГц) - 0,215мкВ;
Подавление зеркального канала -24дБ;
Подавление субзеркального канала -61,4дБ.
Итог - ну ничего так для промежуточной частоты 1МГц. Годится. В будущем приёмнике планируется повышение ПЧ в два-три раза.

Радует, что уже появилась возможность настраивать преселектор на 28МГц, ориентируясь по увеличению шума эфира при подключенной внешней антенне (антенна на этом диапазоне не настроена). Т.е. усиление системы "Конвертер-Модернизированный Рекорд-314" достигло приемлемого уровня. При отключенной антенне настройка преселектора едва угадывается (шум мал). Данное испытание на 28МГц проводил в условиях отсутствия бытового радиосмога (такое бывает, местность почти сельская).
Николай.

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 08 сен 2019, 00:08

Большая максимальная ёмкость КПЕ душит добротность на верхних диапазонах, к тому же плотность перестройки там получается слишком большой.
Проредил ротор:

Максимальная ёмкость обеих секций после прореживания - 160пФ и 165пФ. Пришлось заняться выравниванием секций путём отгиба статорных пластин (очень удобно подгонять). В итоге секции имеют ёмкость 9...150пФ.
Грядёт переделка контурной системы :geek: .
Николай.

IG_58
Сообщения: 29
Зарегистрирован: 29 июл 2019, 20:43

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение IG_58 » 08 сен 2019, 21:28

Николай, а ты не думал вместо прореживания КПЕ включить последовательно с каждой секцией емкость 390-470 пф?

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 08 сен 2019, 22:47

IG_58 писал(а):Николай, а ты не думал вместо прореживания КПЕ включить последовательно с каждой секцией емкость 390-470 пф?

Игорь, такой метод я проходил в семидесятых годах, будучи школяром, и познал все его "прелести" (в кавычках) :D.

Заметь, на моих схемах выше фигурирует конденсатор 680пФ последовательно с КПЕ. Это такой слабый вариант растяжки.

Я мог бы увеличить растяжку, установив (как ты говоришь) последовательную ёмкость гораздо меньшего номинала. В моём случае для получения максимальной ёмкости контура 150пФ, нужно последовательно с КПЕ установить 220пФ. Но возникнет жуткая нелинейность растяжки.
В максимальных положениях КПЕ общая ёмкость будет изменяться слабо, т.е. растягивающий конденсатор будет работать в полной мере. Но ведь необходимо иметь как раз наоборот, т.е. нужно иметь ускоренное увеличение ёмкости при повороте КПЕ.
КПЕ приёмников (прямоволновых и прямочастотных) так и проектируют - при повороте в сторону максимума происходит ускоренное вхождение площади пластин ротора, взгляни на любой бытовой КПЕ.
То, что ты предлагаешь, приведёт к тому, что при повороте на максимум перестройка частоты значительно замедлится, так как КПЕ превратится из прямочастотного (или прямоволнового) в прямоёмкостной в какой-то мере. Перестройка по частоте станет очень нелинейной и поэтому неприятной (ещё даже живы школярные воспоминания по этому поводу :lol: ).

Негативный эффект растягивающего конденсатора можно значительно уменьшить, если применить дополнительный конденсатор параллельно КПЕ (равномерность растяжки значительно улучшится):

Но такой способ мне не годится, так как я хочу максимально уменьшить контурную ёмкость.
Николай.

IG_58
Сообщения: 29
Зарегистрирован: 29 июл 2019, 20:43

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение IG_58 » 08 сен 2019, 23:17

ОК, твой ход мыслей понятен. Это, правда, конвертер, где от преселектора не требуется узкая полоса, т.е. высокая добротность, однако тебе, конечно, виднее.

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 08 сен 2019, 23:22

Узкая полоса всё-равно не получится на верхних диапазонах. Там стоит вопрос - не ухудшить бы имеющуюся добротность.
Ну и просто хочется иметь шкалу настройки преселектора не мелкую, а нормальную.
Николай.

RA3PKJ
Администратор
Сообщения: 139
Зарегистрирован: 02 мар 2017, 16:16

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение RA3PKJ » 11 сен 2019, 23:58

Предпринял очередную попытку заменить стабилитроны Д817Г на цепочку из нескольких китайских стеклянных стабилитронов мощностью 1Вт. Ну и в очередной раз потерпел фиаско, так как даже при токе 20мА напряжение стабилизации жутко меняется от нагрева (стекло, однако!). Например стабилитрон на 27В может выдать аж 33В при токе 20мА. При изменении сетевого напряжения будет всё печально. Короче, не катят они по мощности, их заявленная максимальная мощность 1Вт это от лукавого, так как они очень плывут уже при половинной мощности (и даже менее).
Железные Д817Г это наше всё!
Николай.

IG_58
Сообщения: 29
Зарегистрирован: 29 июл 2019, 20:43

Re: Кварцованный конвертер как основа будущего приёмника

Непрочитанное сообщение IG_58 » 12 сен 2019, 09:26

Привет, Николай! Ты не пробовал, что меняется в работе конвертера, если убрать эти стабилитроны?
